 Tuto 991.2: Installation du thermostat pièce DBCarbon

Aller en bas
AuteurMessage
JeanJo2a
membre
membre
JeanJo2a

Messages : 190
Date d'inscription : 29/09/2020
Age : 54
Localisation : Corse du Sud

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 2:49

Concernant la pièce en carbone que l’on va placer, il s’agit du panneau de contrôle (bouton et écran à cristaux liquide) du thermostat de la clim bi-zone situé sous le PCM.

Tuto 991.2: Installation du thermostat pièce DBCarbon 492e2410

Tuto 991.2: Installation du thermostat pièce DBCarbon F3cb6710

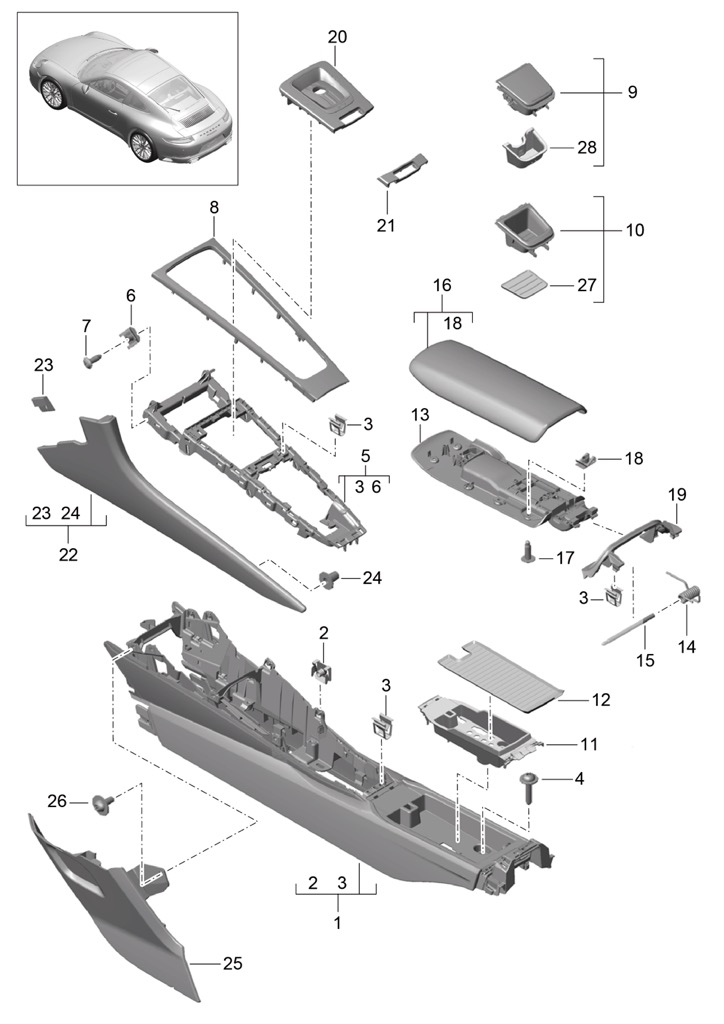

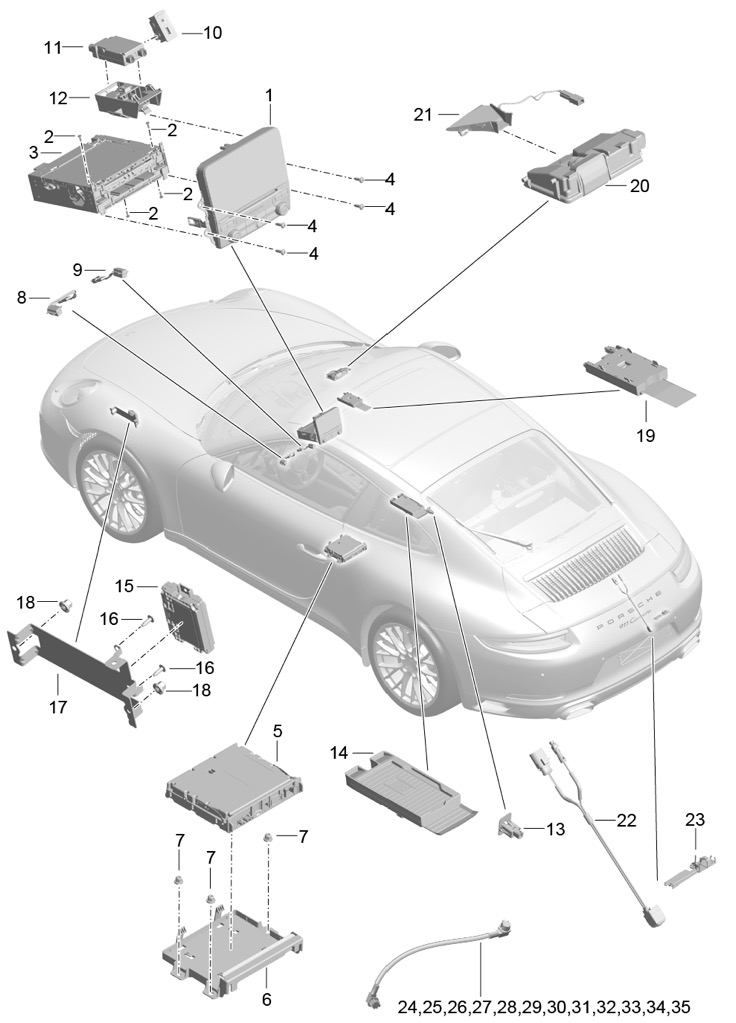

Avant de commencer, jetons un coup d’oeil rapide au PET:

Tuto 991.2: Installation du thermostat pièce DBCarbon C21eb110

Tuto 991.2: Installation du thermostat pièce DBCarbon 9d563510

Tuto 991.2: Installation du thermostat pièce DBCarbon 65443b10


L’installation va nous faire intervenir sur les parties suivantes: les caches latéraux droite gauche, le cache entre l’accoudoir et le thermostat, le levier de vitesse, le PCM, le thermostat.

Bien sûr, comme d’habitude, être précautionneux et ne pas forcer (si ça ne vient pas c’est que ce n’est pas la bonne méthode).

J’ai divisé le travail à effectuer en plusieurs petites étapes ordonnées:


1- Retirer les grands caches latéraux en cuir droite/gauche

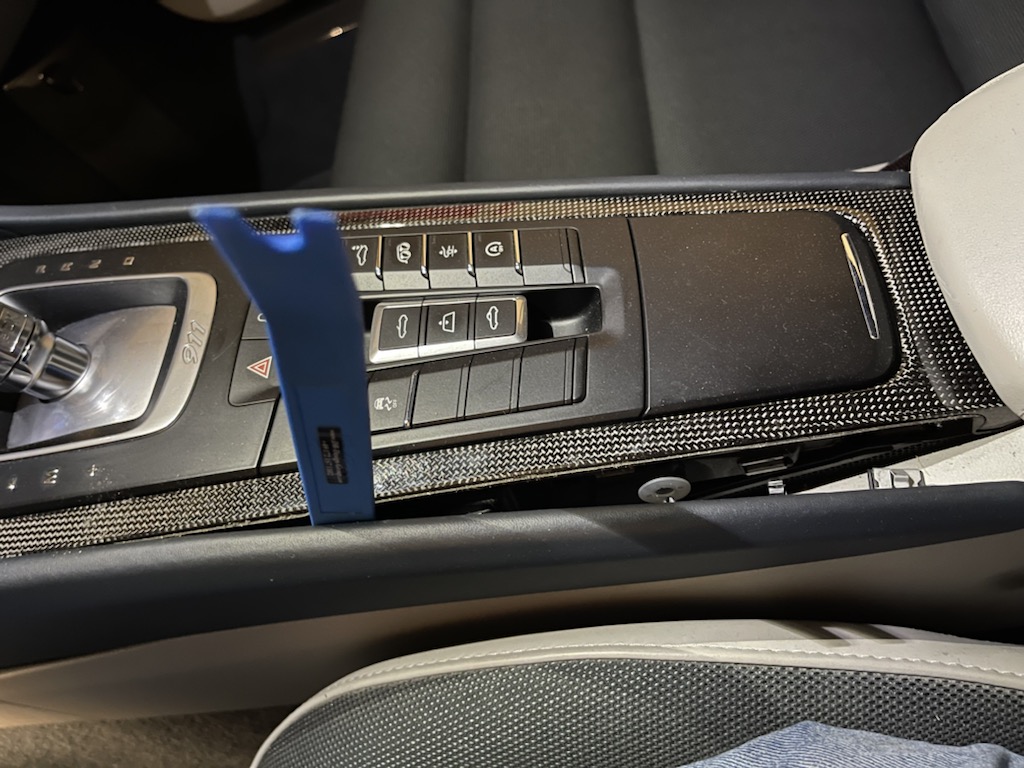

On utilise un outil en silicone pour écarter cette pièce en partant de l’accoudoir en se rapprochant progressivement du PCM.

Tuto 991.2: Installation du thermostat pièce DBCarbon Aada2710

Tuto 991.2: Installation du thermostat pièce DBCarbon 66fec810

Tuto 991.2: Installation du thermostat pièce DBCarbon 5348f010

Lorsque les clips latéraux sont désolidariser, il faut lever cette pièce avec un mouvement de rotation centré sur le haut du PCM.

Tuto 991.2: Installation du thermostat pièce DBCarbon F8bf4810


2- Retirer le pourtour en carbone entre le bloc levier de vitesse et le cendrier

Cette pièce est assez difficile à retirer car les fixations sont en métal et se clip très fermement.

Tuto 991.2: Installation du thermostat pièce DBCarbon Edc6c810

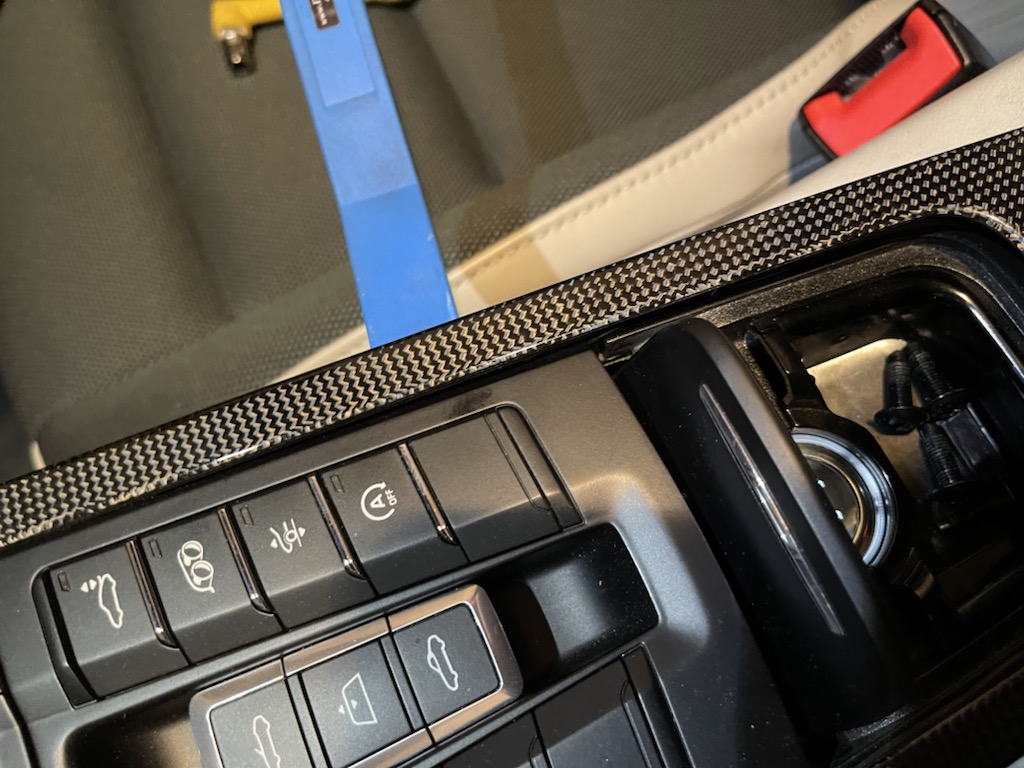

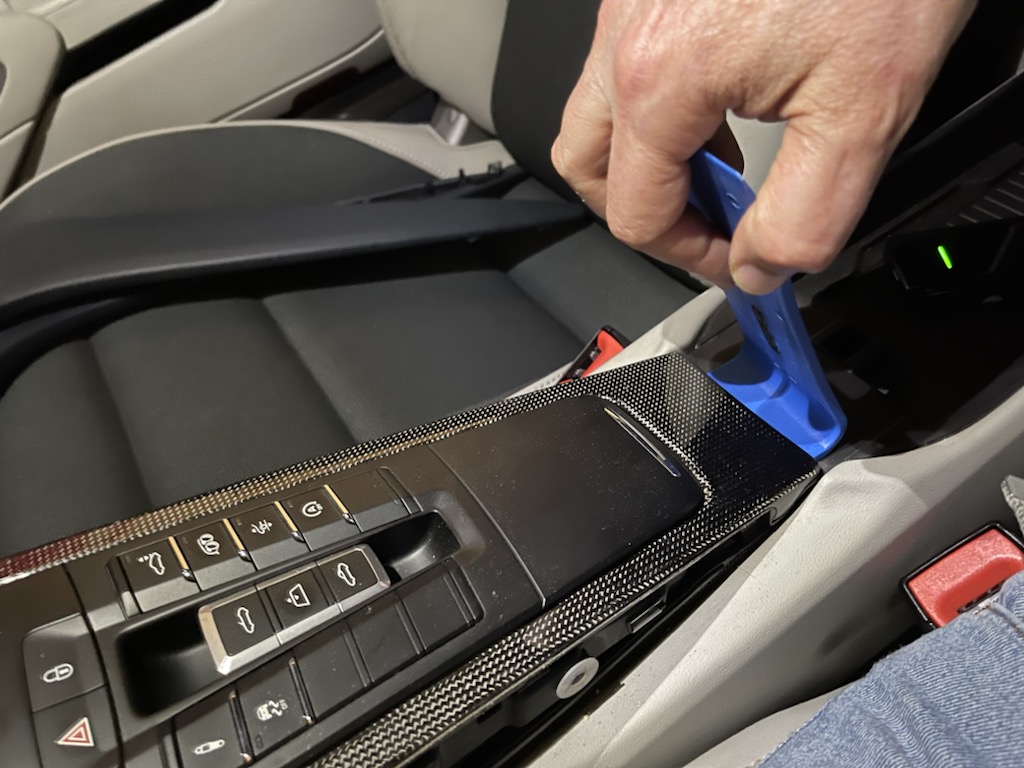

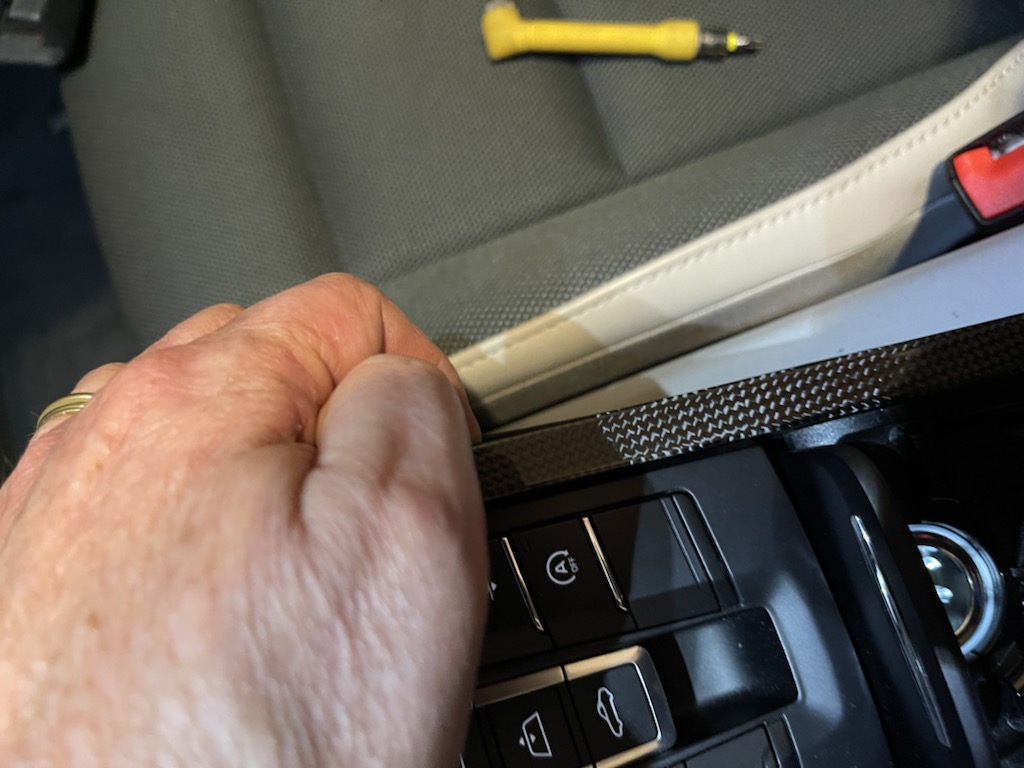

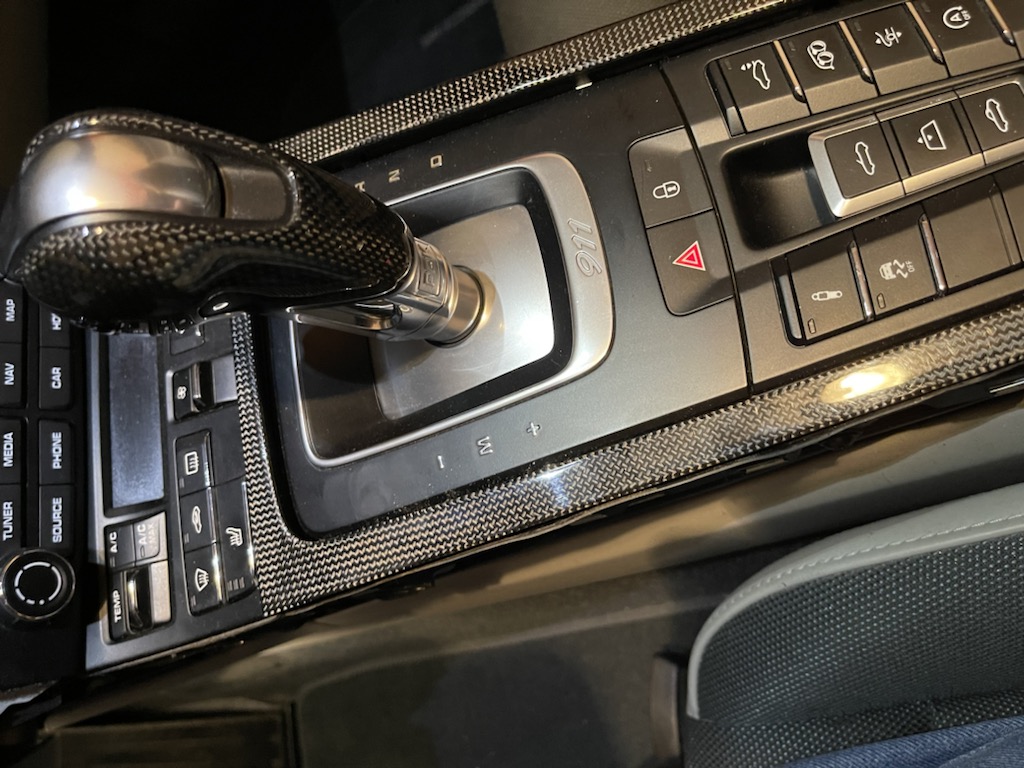

Relever l’accoudoir et commencer par désolidariser l’arrière avec un outil en silicone large. Progresser ensuite en faisant levier avec un outil plus petit en alternant coté droit, coté gauche et terminer de sortir la pièce à la main.

Tuto 991.2: Installation du thermostat pièce DBCarbon Fd71ff10

Tuto 991.2: Installation du thermostat pièce DBCarbon A9085810

Tuto 991.2: Installation du thermostat pièce DBCarbon 329a1310

Tuto 991.2: Installation du thermostat pièce DBCarbon 33e98110

Tuto 991.2: Installation du thermostat pièce DBCarbon C81a6010

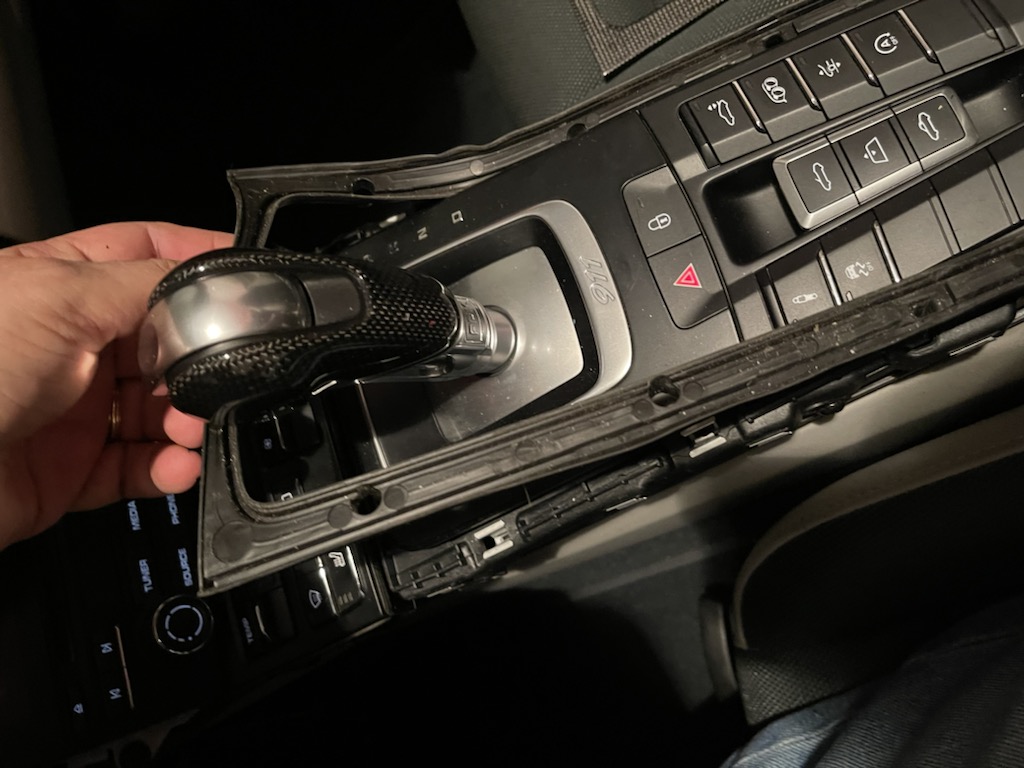

3- Retirer le joint

Une fois l’encadrement sortie, plus qu’a sortir le joint d’étanchéité qui se trouve dessous. Opération simplissime.

Tuto 991.2: Installation du thermostat pièce DBCarbon Fee0d310

Tuto 991.2: Installation du thermostat pièce DBCarbon B51ced10



4- Retirer le levier de vitesse

Cette opération est destiné à faire de la place et à éviter que l’on n’abime ce levier en sortant le PCM ou le thermostat de leur emplacement.

On met le contact,

Tuto 991.2: Installation du thermostat pièce DBCarbon 11b75610

Tuto 991.2: Installation du thermostat pièce DBCarbon Dc779d10

on appuie sur le frein et on positionne le levier PDK sur la position neutre. On tourne vers la droite la bague en bas du levier. On appuie sur le bouton tout en tirant vers le haut ce qui d ésolidarise le levier de vitesse.

Tuto 991.2: Installation du thermostat pièce DBCarbon Bf3b7c10

Tuto 991.2: Installation du thermostat pièce DBCarbon 8dea1910

Tuto 991.2: Installation du thermostat pièce DBCarbon 15714310



5- Enlever le PCM (sans débrancher les faisceaux électriques)

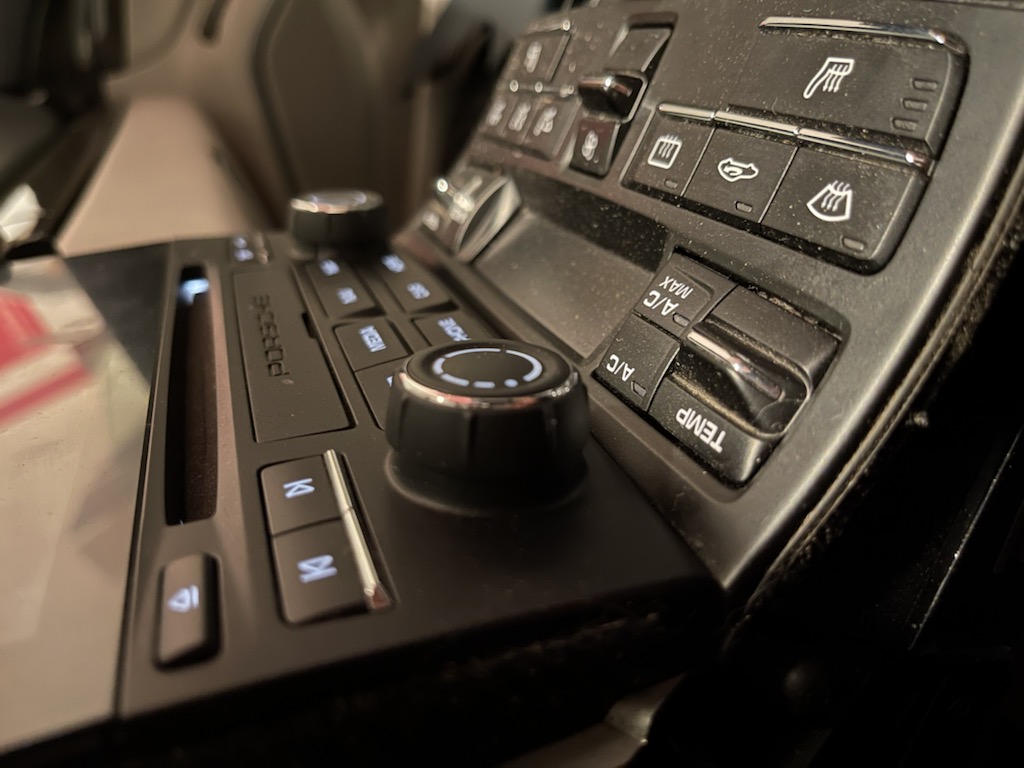

Malheureusement, le thermostat est positionné sous le PCM ce qui bloque son extraction; il faut donc sortir le PCM en premier.

Tuto 991.2: Installation du thermostat pièce DBCarbon 843d0410

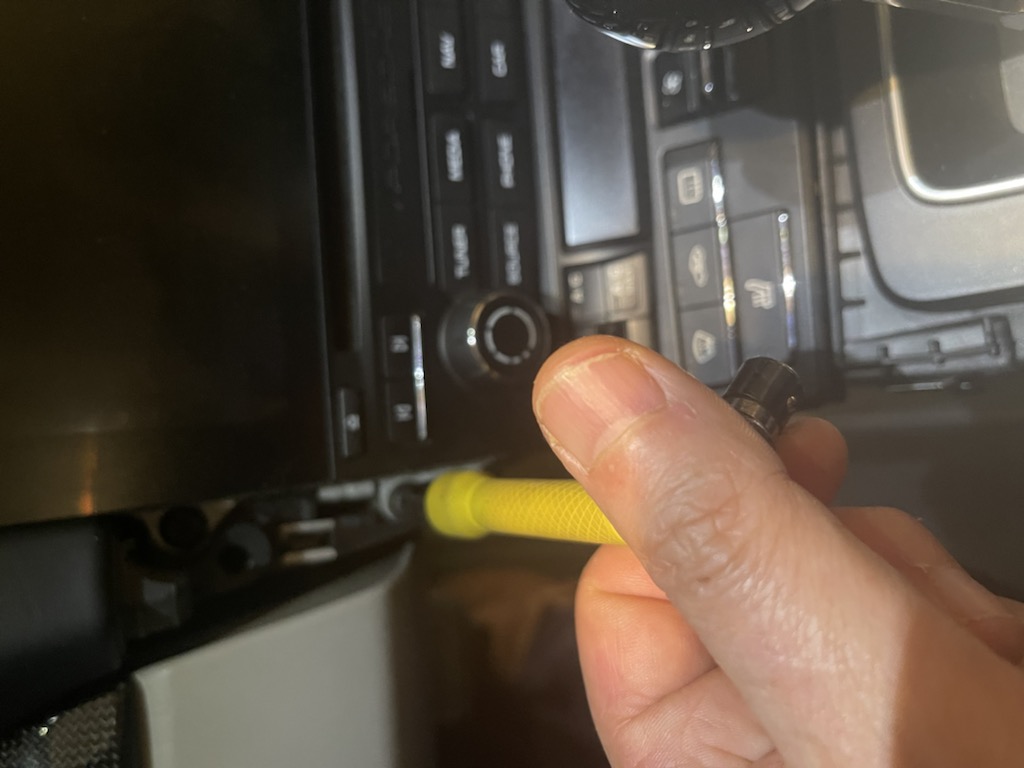

Le PCM est fixé par 4 vis au format Torx (étoile) en facade (2 à droite et 2 à gauche), on les retire avec un tournevis.
On saisi ensuite le PCM sur les cotés et on le sort doucement en le faisant basculer vers le haut (le but étant de libérer assez de place au dessous, pas de le sortir entièrement de son emplacement), une fois qu’il n’est plus gênant le tenir d’une main (le caler ou se faire aider).

Tuto 991.2: Installation du thermostat pièce DBCarbon E6382b10

Tuto 991.2: Installation du thermostat pièce DBCarbon 555ee010

Tuto 991.2: Installation du thermostat pièce DBCarbon 5eae3b10

Tuto 991.2: Installation du thermostat pièce DBCarbon 39bed610

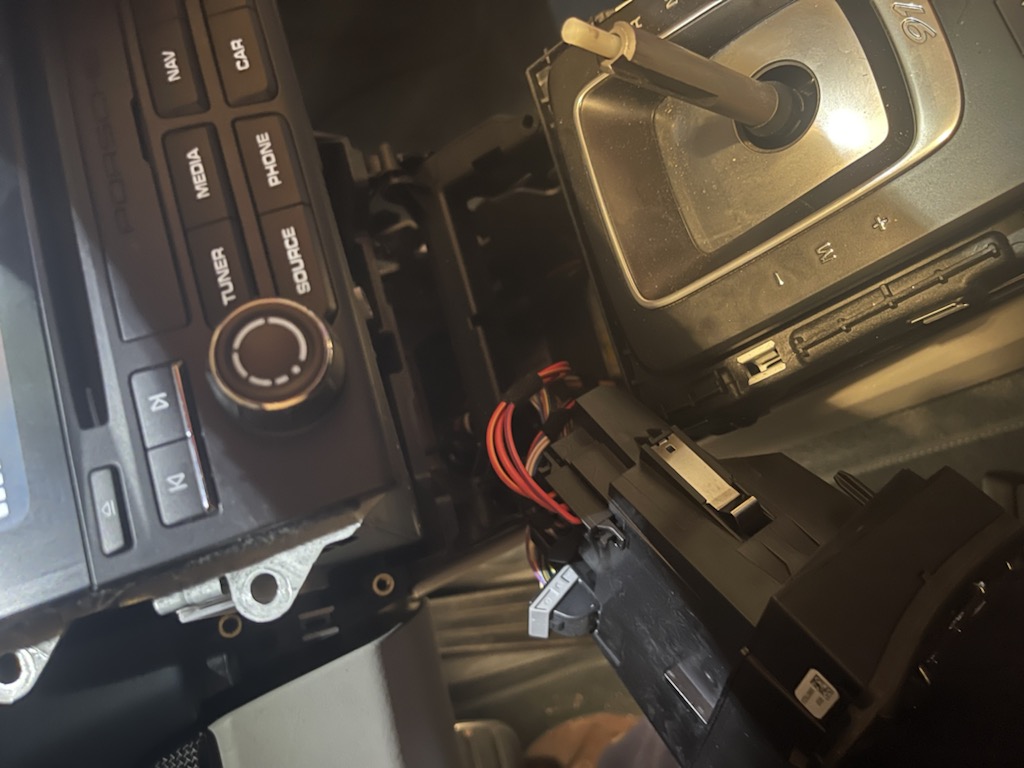

6- Retirer le thermostat (sans débrancher les faisceaux électriques)

On arrive enfin au moment tant attendu, il faut le saisir des 2 coté et faire un mouvement de balancier (il y a 2 clip en plastique de chaque coté qui le maintienne en place) en tirant doucement, puis le faire basculer sut le coté conducteur (les faisceaux électriques sont suffisamment long pour ça).

Tuto 991.2: Installation du thermostat pièce DBCarbon F663c110



7- Remettre le PCM

Pour être plus libre de nos mouvements et éviter un accident (le PCM vaut très cher, il ne faut pas tenter le diable) on remet le PCM en place (sans le visser).

Tuto 991.2: Installation du thermostat pièce DBCarbon 9cd3b410



8- Démonter le panneau de contrôle du thermostat

A l’arrière du thermostat, aux quatres angles, il y a 4 minuscules vis Torx qui maintiennent la face avant (la pièce que l’on doit changer).
On enlève ces vis avec un tournevis de précision.
Puis on désolidarise facilement la face avant tenue uniquement par une fiche  et on la retire.

Tuto 991.2: Installation du thermostat pièce DBCarbon Ef630110

Tuto 991.2: Installation du thermostat pièce DBCarbon Eee30a10

Tuto 991.2: Installation du thermostat pièce DBCarbon F0d72910

Tuto 991.2: Installation du thermostat pièce DBCarbon 3a0b4510



9- Monter le panneau de contrôle en carbone

On récupère la pièce en carbone, on l’insère dans la fiche male et on revis les 4 petit Torx à l’arrière. Le thermostat est maintenant opérationnel, il ne reste plus qu’a le remettre en place.

Tuto 991.2: Installation du thermostat pièce DBCarbon Cb149810

Tuto 991.2: Installation du thermostat pièce DBCarbon Dd695d10

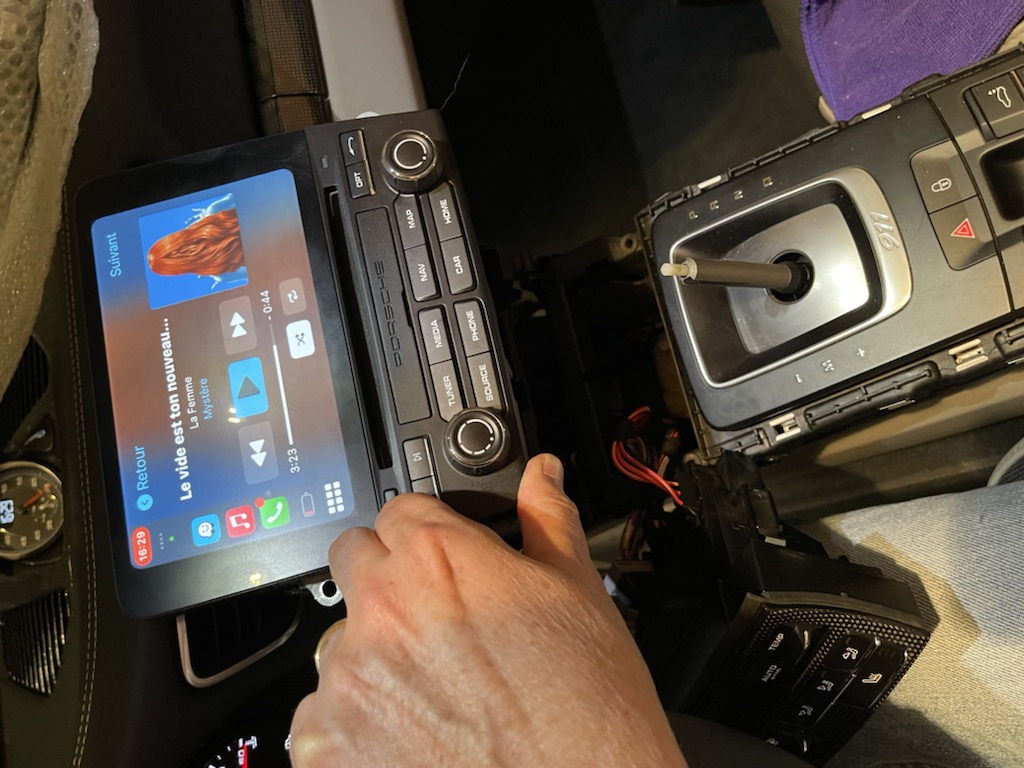

10- Enlever le PCM

Comme tout à l’heure, on saisi le PCM sur les cotés et on le sort doucement en le faisant basculer vers le haut et en le maintenant en place.

Tuto 991.2: Installation du thermostat pièce DBCarbon 1044ee10

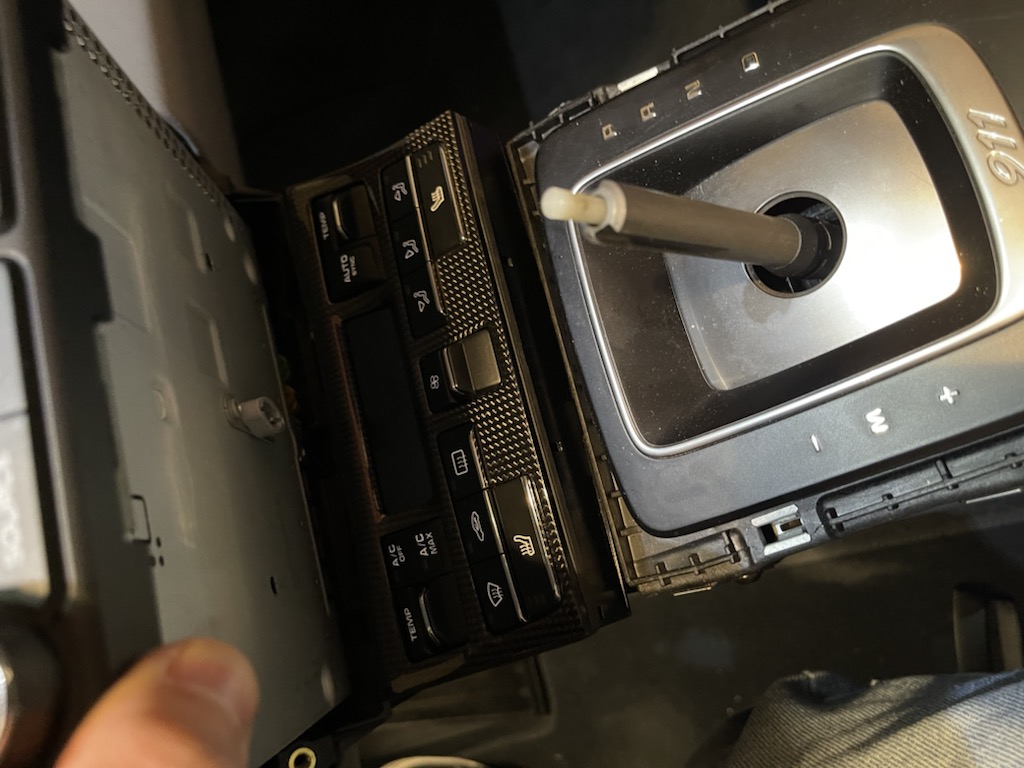

11- Remettre le thermostat customisé en place

On remet le thermostat en place en vérifiant de ne pas coincer le faisceau électrique, puis on appuie dessus pour clipser les attaches latérales.

Tuto 991.2: Installation du thermostat pièce DBCarbon 9efa7310



12- Remettre le PCM et le fixer

On remet le PCM en place et on revisse les 4 torx (2 à droite et 2 à gauche).

Tuto 991.2: Installation du thermostat pièce DBCarbon 192f2f10

Tuto 991.2: Installation du thermostat pièce DBCarbon 329ea810

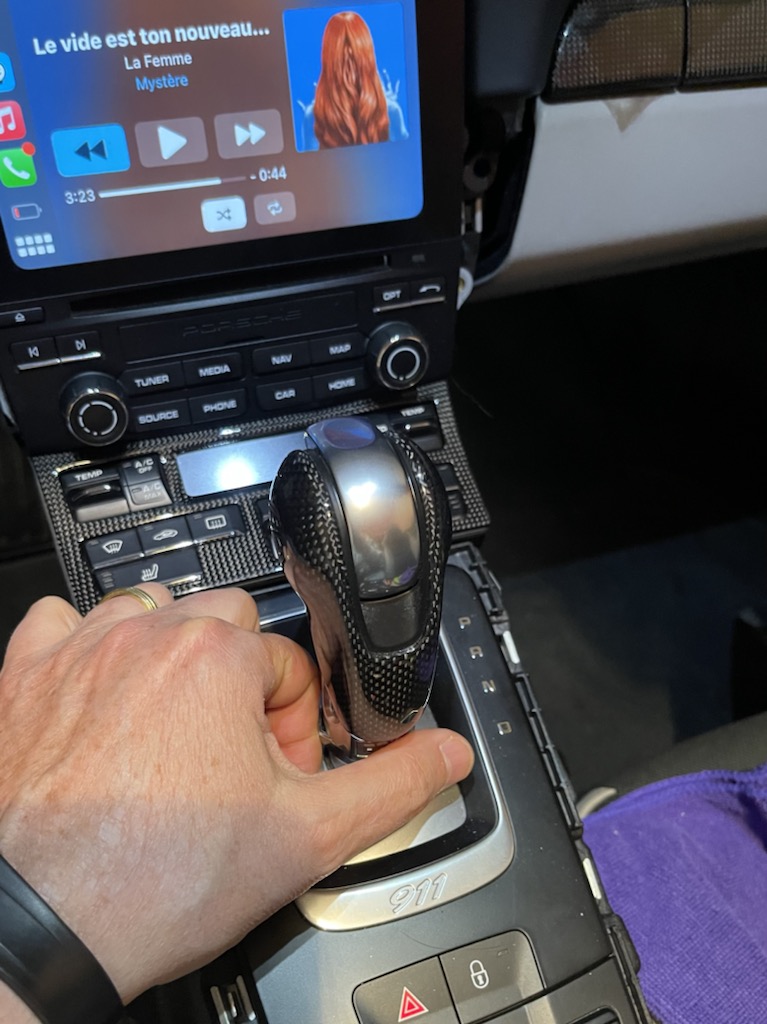

13- Remettre le levier de vitesse

On appuie sur la gachette et on enfonce le levier sur la tige, une fois en butée, on tourne la bague de verrouillage vers la gauche.
On remet le levier de vitesse en position parking.

Tuto 991.2: Installation du thermostat pièce DBCarbon 98666410



14- Tester le bon fonctionnement du thermostat

On démarre le moteur et on test les différente fonctionnalité du thermostat bi-zone (clim, dégivrage, sieges chauffants… etc). Une fois le test finis, on coupe le moteur.

Tuto 991.2: Installation du thermostat pièce DBCarbon 69278a10

Tuto 991.2: Installation du thermostat pièce DBCarbon Aa27d110



15- Remonter l’encadrement en carbone entre le bloc levier de vitesse et le cendrier

On relève l’accoudoir.
On remet le joints sur la pièce en carbone et on l’aligne en fonction de l’emplacements des clips en métal.
On clip cette pièce en appuyant avec force; en partant du PCM et en se rapprochant de l’accoudoir.
Une fois en place, on rabat l’accoudoir.

Tuto 991.2: Installation du thermostat pièce DBCarbon B1418810

Tuto 991.2: Installation du thermostat pièce DBCarbon Bccb5a10

Tuto 991.2: Installation du thermostat pièce DBCarbon Fcc18310

Tuto 991.2: Installation du thermostat pièce DBCarbon 30132610

Tuto 991.2: Installation du thermostat pièce DBCarbon B8ea1510



16- Remonter les grands caches latéraux en cuir droite/gauche

On clips cette pièce en haut du PCM, puis ont la rabaisse dans un mouvement de rotation, puis arrivé dans l’axe on fixe tous les petits clips lateraux jusqu’au dernier à coté de l’accoudoir.
La méthode est identique à droite et à gauche.

Tuto 991.2: Installation du thermostat pièce DBCarbon 170bb910

Tuto 991.2: Installation du thermostat pièce DBCarbon 09a5e210

Tuto 991.2: Installation du thermostat pièce DBCarbon Da1d4610

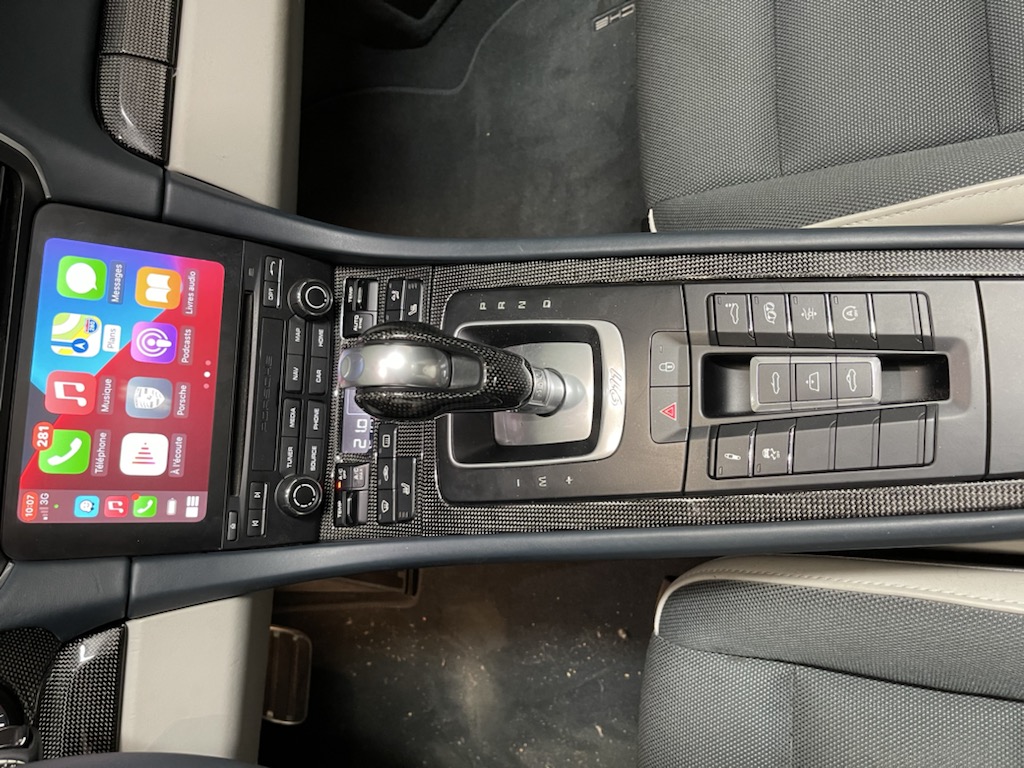

17- Admirer le résultat

Tuto 991.2: Installation du thermostat pièce DBCarbon 09993e10

Tuto 991.2: Installation du thermostat pièce DBCarbon 0fc33810

Sur cette photo au dessus on se rend bien compte de la similitude entre le tramage du carbone et le tissus centrale des sièges SportTex/Cuir.

Tuto 991.2: Installation du thermostat pièce DBCarbon C0e83810


La trame de fibre de carbone utilisé par DBCarbon est identique à celle de Porsche,
c’est vraiment évident avec cette nouvelle pièce qui jouxte celle d’origine.

J’espère que ça vous aura plus et que ça aidera certains à ce mettre à la customisation ;-)


Dernière édition par JeanJo2a le Dim 16 Mai - 17:48, édité 3 fois

guillaume et Guillaume140 aiment ce message

Revenir en haut Aller en bas
Elbarbou
membre
membre
Elbarbou

Messages : 150
Date d'inscription : 03/10/2020
Age : 49
Localisation : Fonsorbes

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 6:58

Bravo pour le travail et le tutoriel très détaillé...
Par contre ça te dérangeait tellement en noir pour te lancer dans un truc comme ça ?

JeanJo2a aime ce message

Revenir en haut Aller en bas
JeanJo2a
membre
membre
JeanJo2a

Messages : 190
Date d'inscription : 29/09/2020
Age : 54
Localisation : Corse du Sud

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 7:04

Elbarbou a écrit:
Bravo pour le travail et le tutoriel très détaillé...
Par contre ça te dérangeait tellement en noir pour te lancer dans un truc comme ça ?

Non ça allait très bien en noir; mais j’avais l’affichage de l’écran à cristaux liquide du thermostat d’origine qui déconnais un peu sur certain chiffre,
alors j’en ai profité (pour tout te dire, l’écran n’aurait pas déconné j’aurais laissez noir).

De plus, comme j’avais bien aimé cette option de thermostat peint que Porsche proposais en couleur carroserie, comme ça:

Tuto 991.2: Installation du thermostat pièce DBCarbon Cb087610

j’ai voulu faire pareil en Carbone ;-)

Peut-être un peu too much pour le coup, sais pas? Enfin, je n’ai rien cassé c’est l’essentiel, car démonter le PCM et le tenir à bout de bras allumé j’avais les chocottes ;-)
Revenir en haut Aller en bas
Elbarbou
membre
membre
Elbarbou

Messages : 150
Date d'inscription : 03/10/2020
Age : 49
Localisation : Fonsorbes

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 7:45

Ok !
Dans ce cas oui je comprends parfaitement la démarche.
Bravo pour le boulot
Revenir en haut Aller en bas
Re135
membre
membre
Re135

Messages : 1626
Date d'inscription : 29/09/2020
Age : 55
Localisation : Belgique

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 8:35

Très bon tutoriel encore fois, c’est très beau Jjo, bravo !

JeanJo2a aime ce message

Revenir en haut Aller en bas
En ligne
Maca
membre
membre
Maca

Messages : 126
Date d'inscription : 29/01/2021
Age : 66
Localisation : Valais et Brabant wallon

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 8:50

Rarement vu un tutoriel aussi soigné et détaillé, merci et bravo!

JeanJo2a aime ce message

Revenir en haut Aller en bas
Oliveblaye
modérateur
Oliveblaye

Messages : 1039
Date d'inscription : 29/09/2020
Age : 58
Localisation : Le grand Sud-Ouest...

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 11:10

Très bon tuto, une fois de plus, Jean-Jo !
Et ça n'a pas l'air simple ! 🙄

_________________
Tuto 991.2: Installation du thermostat pièce DBCarbon Sign_b11

JeanJo2a aime ce message

Revenir en haut Aller en bas
En ligne
LOUBET
membre
membre
LOUBET

Messages : 540
Date d'inscription : 29/09/2020
Age : 53

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 12:17

Tuto 991.2: Installation du thermostat pièce DBCarbon 1f60d Tuto 991.2: Installation du thermostat pièce DBCarbon 1f60d Tuto 991.2: Installation du thermostat pièce DBCarbon 1f60d

JeanJo2a aime ce message

Revenir en haut Aller en bas
RM6
membre
membre
RM6

Messages : 222
Date d'inscription : 03/10/2020
Age : 58
Localisation : Bretagne

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 12:44

La classe à Dallas, joli travail Wink

JeanJo2a aime ce message

Revenir en haut Aller en bas
Cayman09
newbie
newbie
Cayman09

Messages : 92
Date d'inscription : 05/10/2020
Age : 64
Localisation : Ariègeois expatrié en Haute Garonne

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 15:47

Exceptionnel
Bravo
il reste quoi maintenant à réaliser ?

JeanJo2a aime ce message

Revenir en haut Aller en bas
JeanJo2a
membre
membre
JeanJo2a

Messages : 190
Date d'inscription : 29/09/2020
Age : 54
Localisation : Corse du Sud

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 16:59

Cayman09 a écrit:
Exceptionnel
Bravo
il reste quoi  maintenant à réaliser ?

Pour l’habitacle, j’ai finis les modifications que je souhaitais.

Je ne touche plus à ma 911 jusqu’a l’année prochaine…

peut-être que je prendrais le bouchon de réservoir d’essence en carbone, comme il est à coté des rétroviseurs et de l’angle des vitres qui sont aussi en carbone d’origine ça pourrai être sympa ;-)
Ou bien les pare-soleil en cuir bleu avec surpiqûres (les miens sont en simili-cuir), je sais pas trop encore, j’ai plein d’idées mais plus de budget pour l’instant.

Re135 aime ce message

Revenir en haut Aller en bas
Ayrton 01
membre
membre
Ayrton 01

Messages : 429
Date d'inscription : 16/11/2020
Age : 62
Localisation : Ain 01300

Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitimeDim 16 Mai - 18:31

Comme les copains, super tuto vraiment bien détaillé comme d'hab, Bravo et résultat à la hauteur du travail réalisé. Tuto 991.2: Installation du thermostat pièce DBCarbon 1f60d

JeanJo2a aime ce message

Revenir en haut Aller en bas
Contenu sponsorisé




Tuto 991.2: Installation du thermostat pièce DBCarbon Empty
MessageSujet: Re: Tuto 991.2: Installation du thermostat pièce DBCarbon   Tuto 991.2: Installation du thermostat pièce DBCarbon Icon_minitime

Revenir en haut Aller en bas

Tuto 991.2: Installation du thermostat pièce DBCarbon
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FLAT6'PORSCHE :: TECHNIQUE :: INTERIEUR-
Sauter vers:
