Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeVen 19 Mar - 11:34

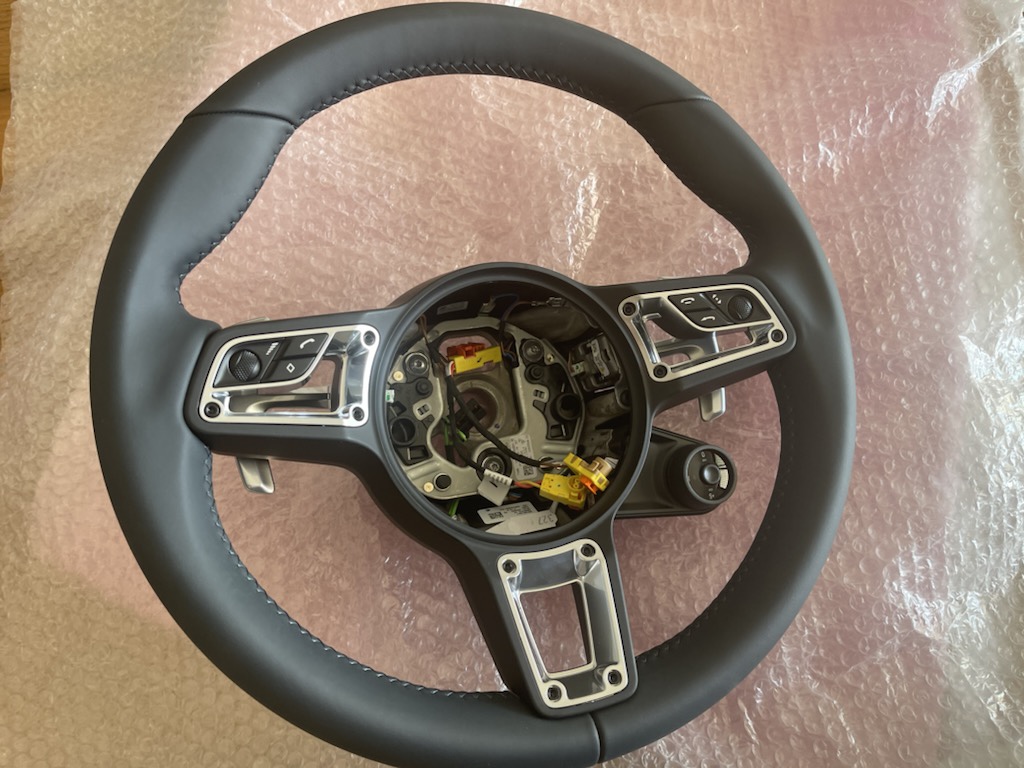

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Ecf27610

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon F7774a10

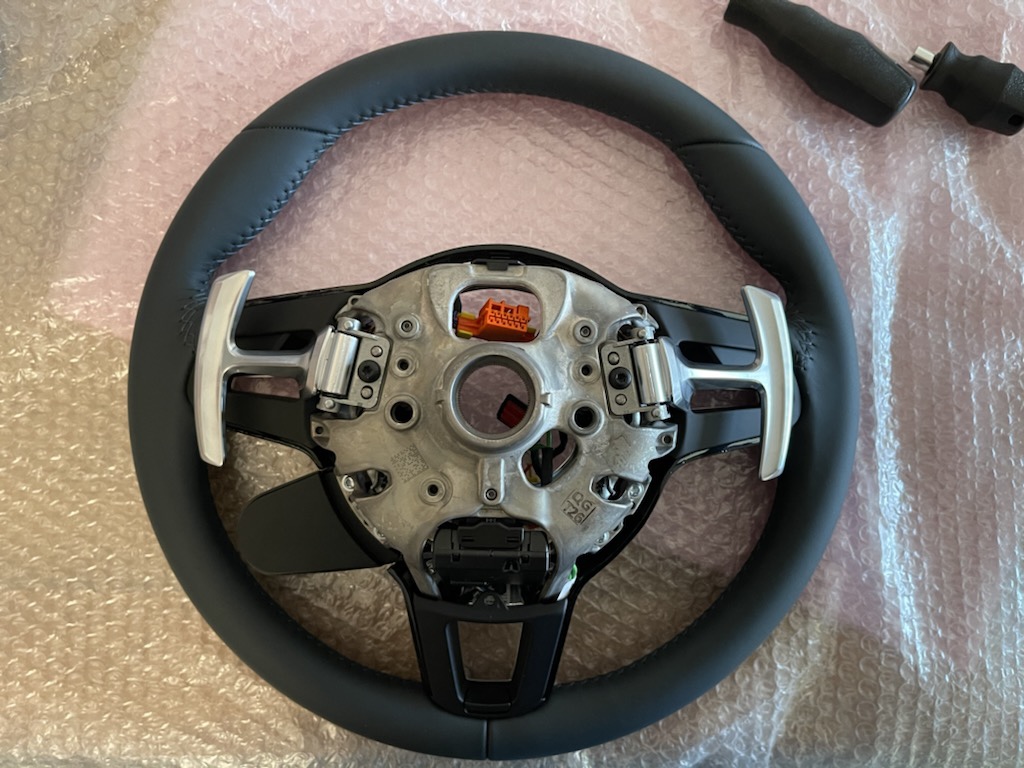

Pour ce tutoriel, il vous faudra 2 tournevis (un long et un court) avec 2 embouts (Torx 20 et Torx 10), un volant Porsche sport GT et les pièces en carbone de remplacement.



Etape 1: démontage cache arrière

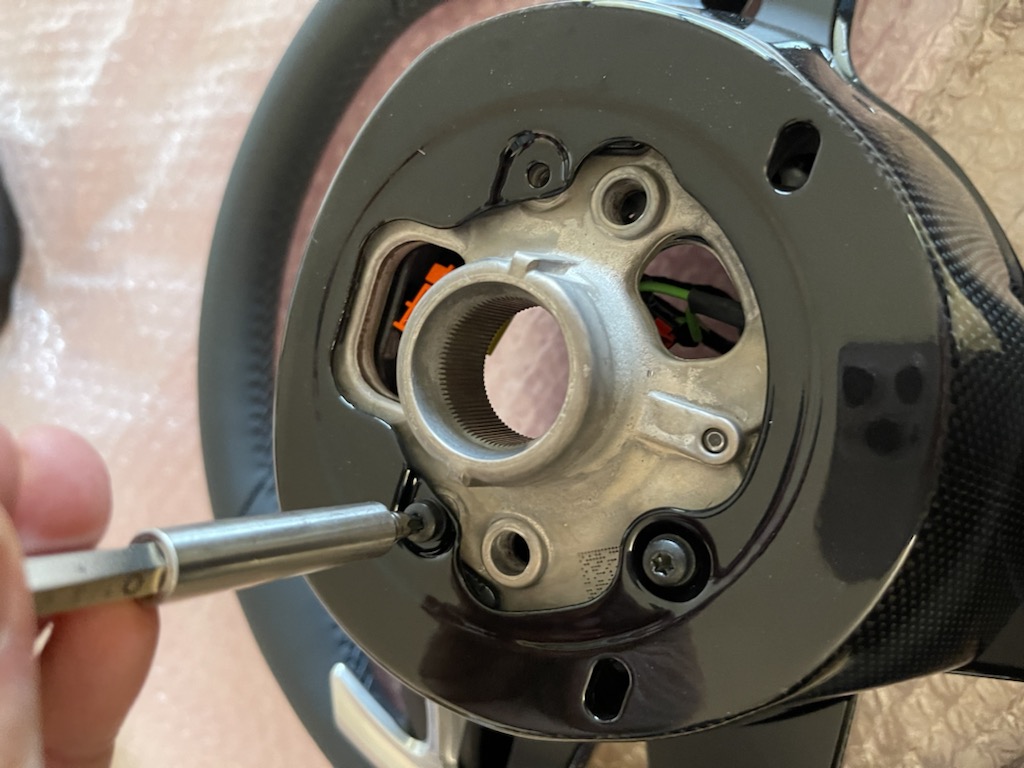

On retourne le volant, il y a 3 vis (Torx 20) qui retiennent le cache.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 2f4c3410

On les enlève avec le tournevis adequate,

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 64d33910

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 445ca110

et on fais doucement levier en tirant sur la partie basse car elle est clipsée et maintient le bas du boîtier électronique du volant.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon D60f8610

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Ce468510

On dépose pour plus tard cette pièce avec ses vis.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 78803110



Etape 2: démontage des caches arrières des branches du volant

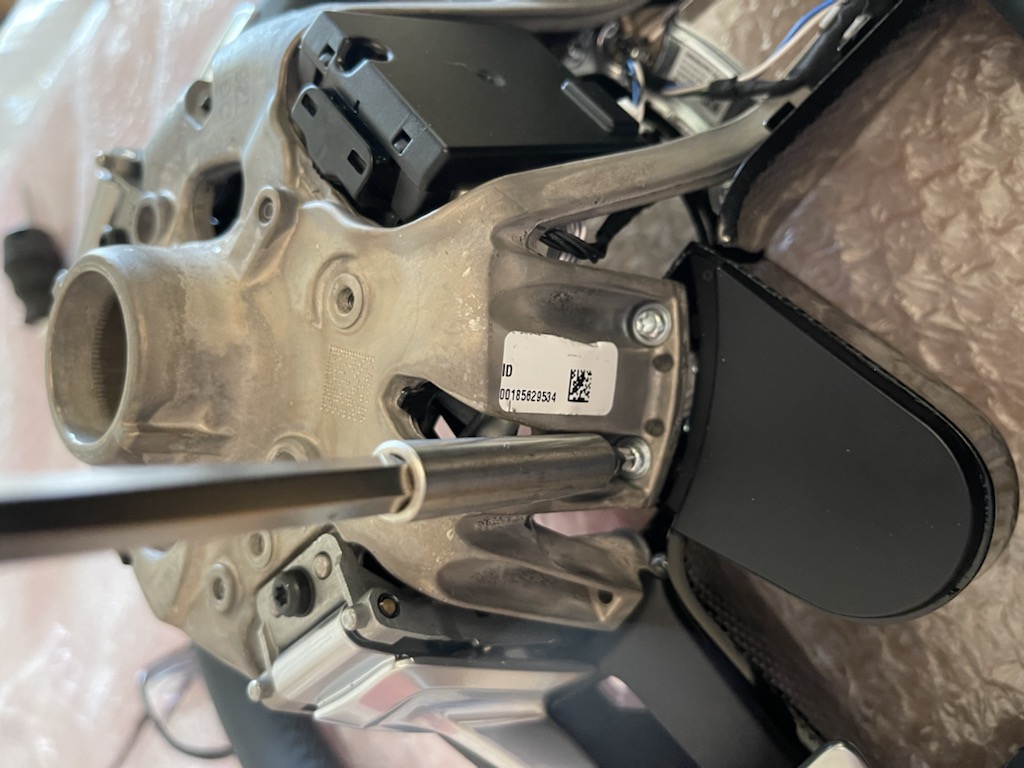

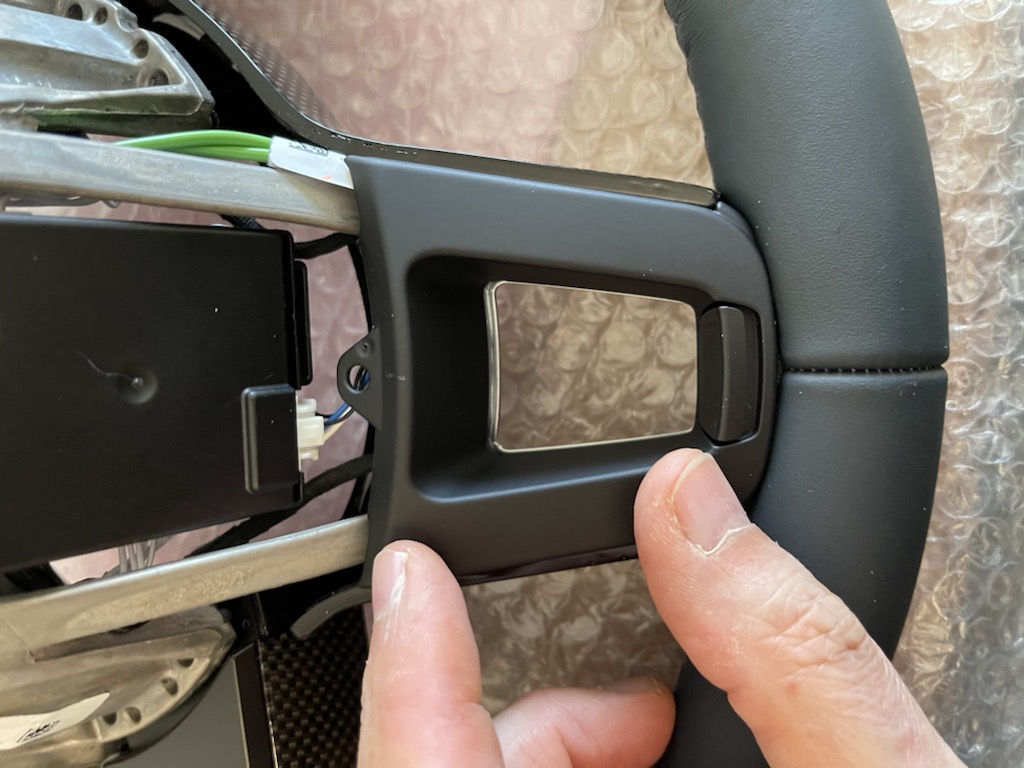

On commence par celle du bas (qui comporte l’interrupteur de chauffage du volant), il suffit de la lever doucement et de la mettre à coté sans débranché son cable.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 7ad8ed10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 9459bb10

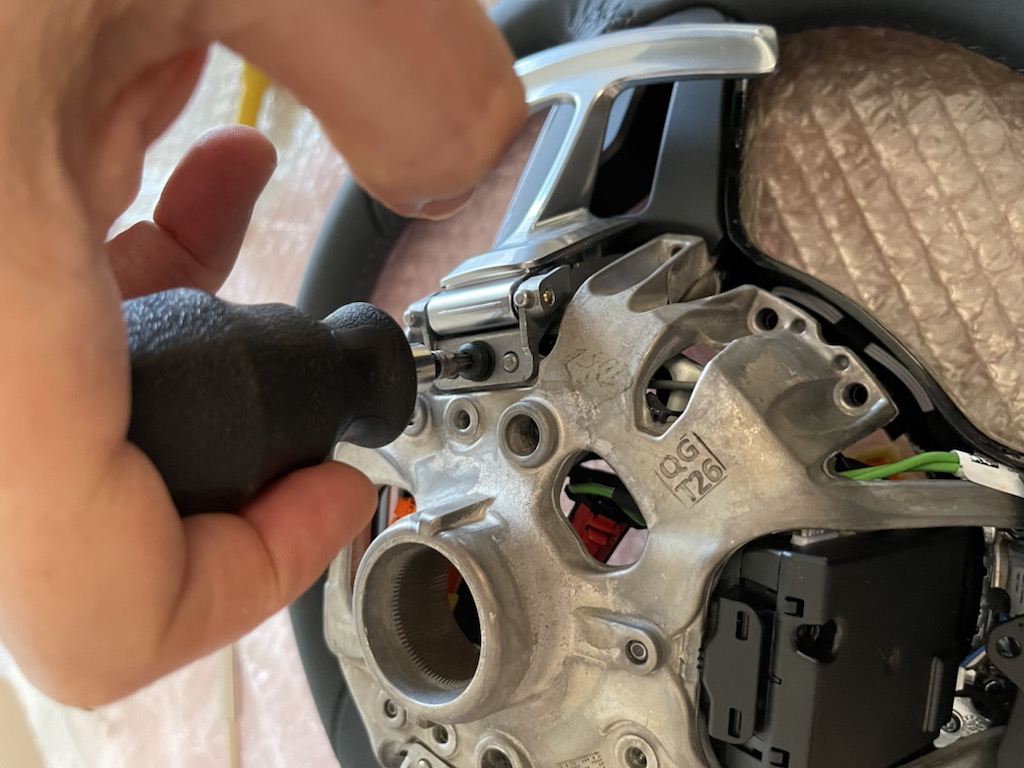

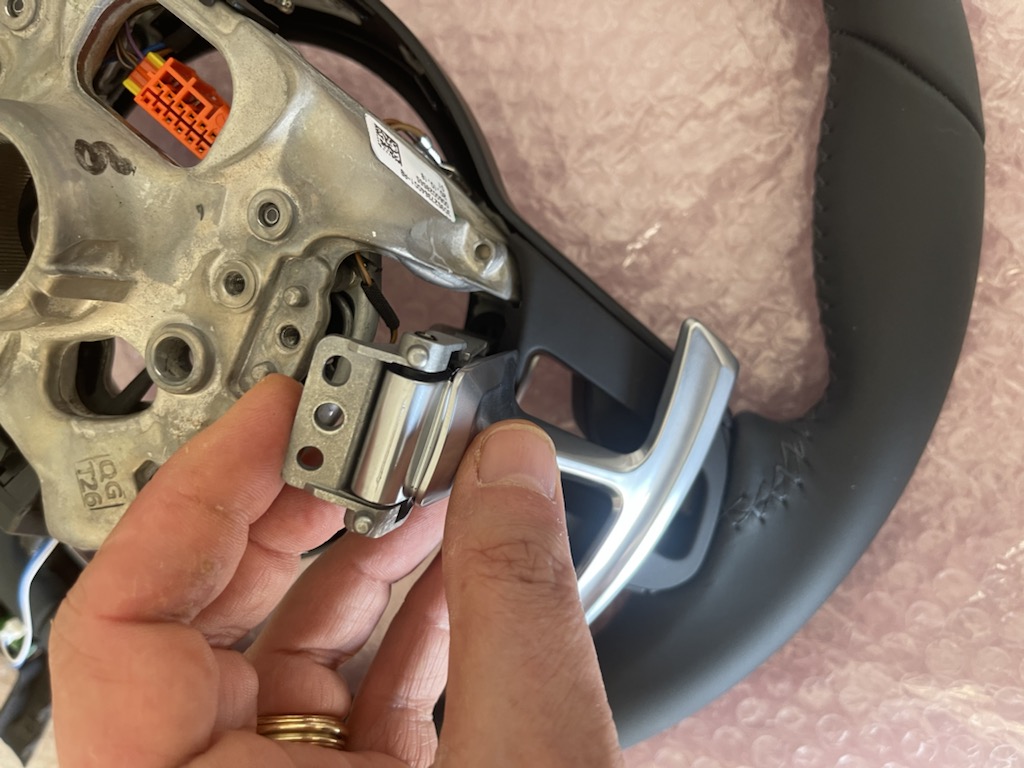

Pour accéder au 2 caches sous les palettes PDK, il faudra d’abord démonter les palettes, retirer les caches et remonter les palettes pour éviter qu’elles ne nous gêne pour la suite;

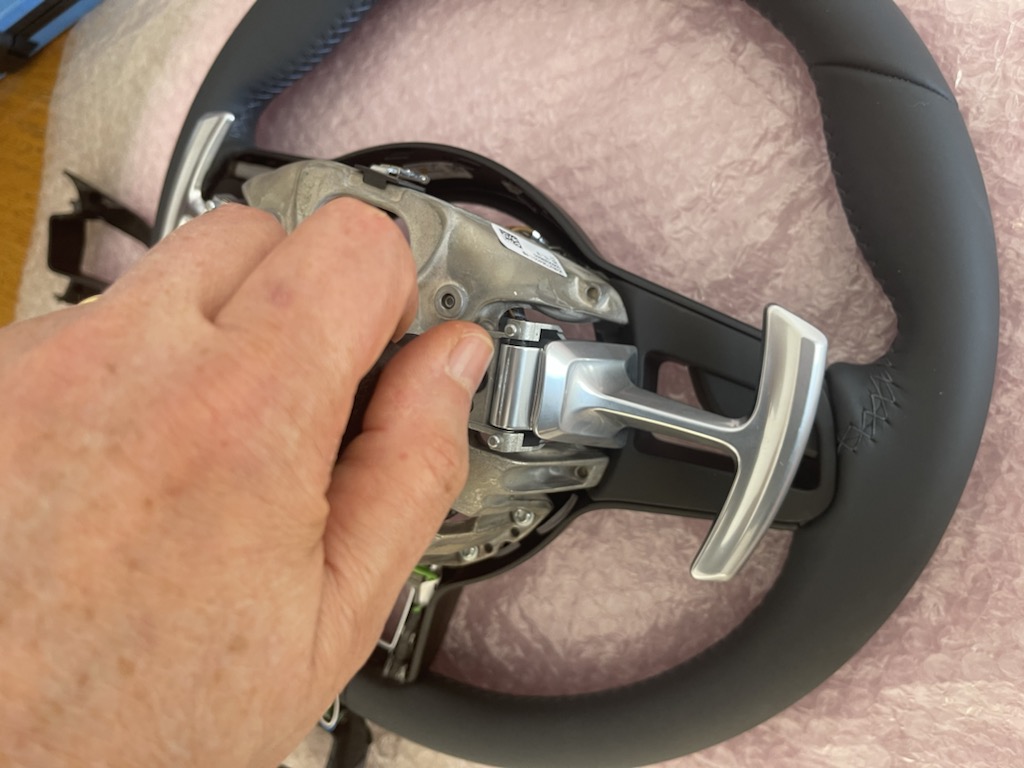

On commence par le coté gauche.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 3190e710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 28637710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 6440bd10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 31c0f110

Puis le coté droit.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 3d663710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 1471cf10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon C53f8710



Etape 3: démontage de la face avant du volant avec les commande multifonctions

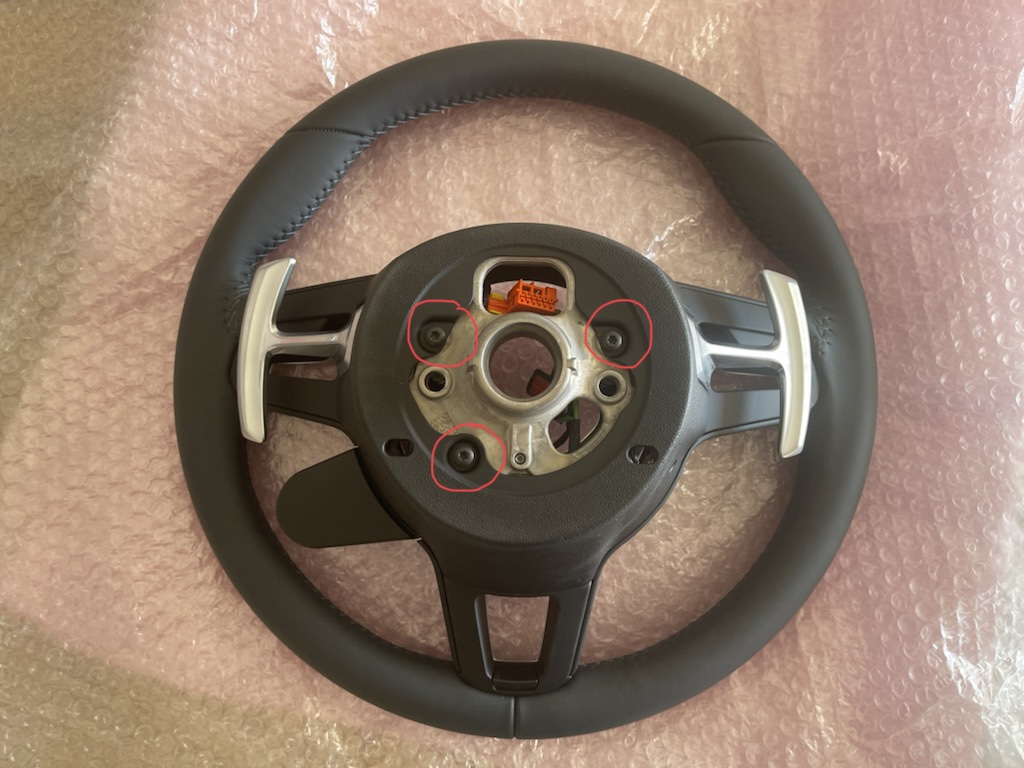

Quatre vis (Torx 20) fixe la face avant du volant par l’arrière, 2 maintiennent également le « manetino ».

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 5d0b7210

La première chose à faire et de les enlever.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 32fc9d10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 38bd8710

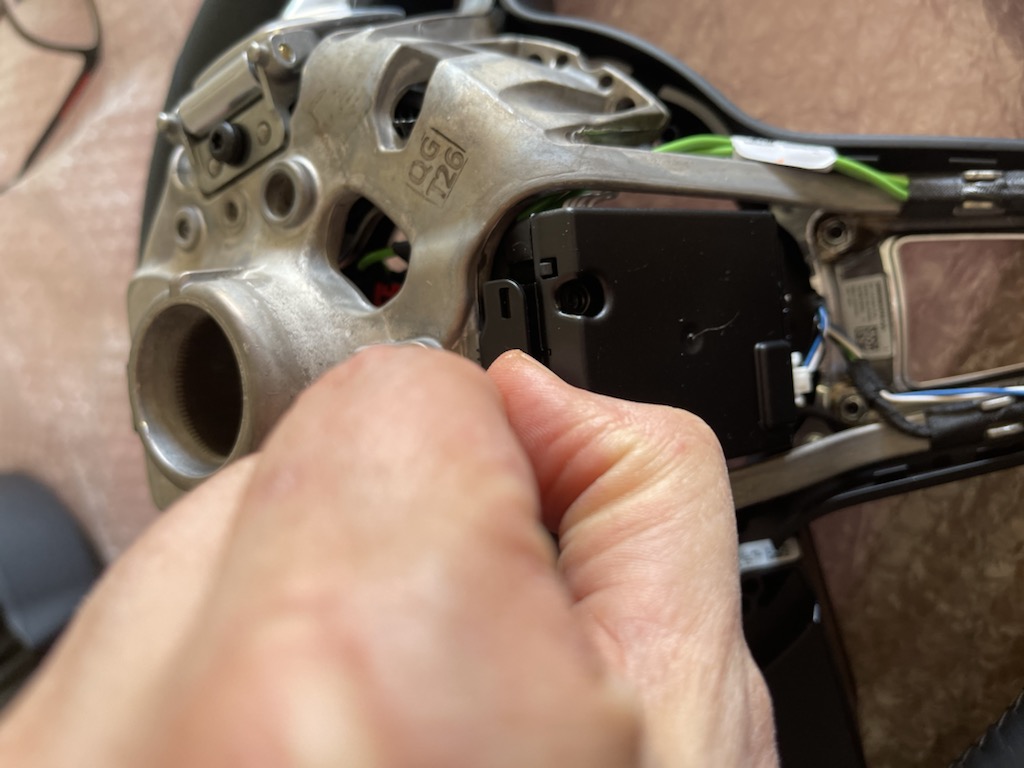

Ensuite, il faut détaché le haut du boitier électronique

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 78814410

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 2f2ee910

Puis déclipser en haut les fiches droite et gauche qui sont reliées aux commande multifonctions de la face avant du volant.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Bcd9ce10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 22fd4110

Ensuite, plus qu’a appuyer latéralement sur cette pièces sur les 3 branches pour la désengager.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 2af22a10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Db61d310

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 1f84ca10

Enfin, on retourne le volant, on saisi sa face avant et elle vient facilement toute seule, attention aux 2 fils qui suivent.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 0463f810

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon E14f1710

Et voila la pièce désolidarisée;

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon E1175110



Etape 4: migration des faisceaux électriques de la pièce d’origine  vers la pièce en carbone

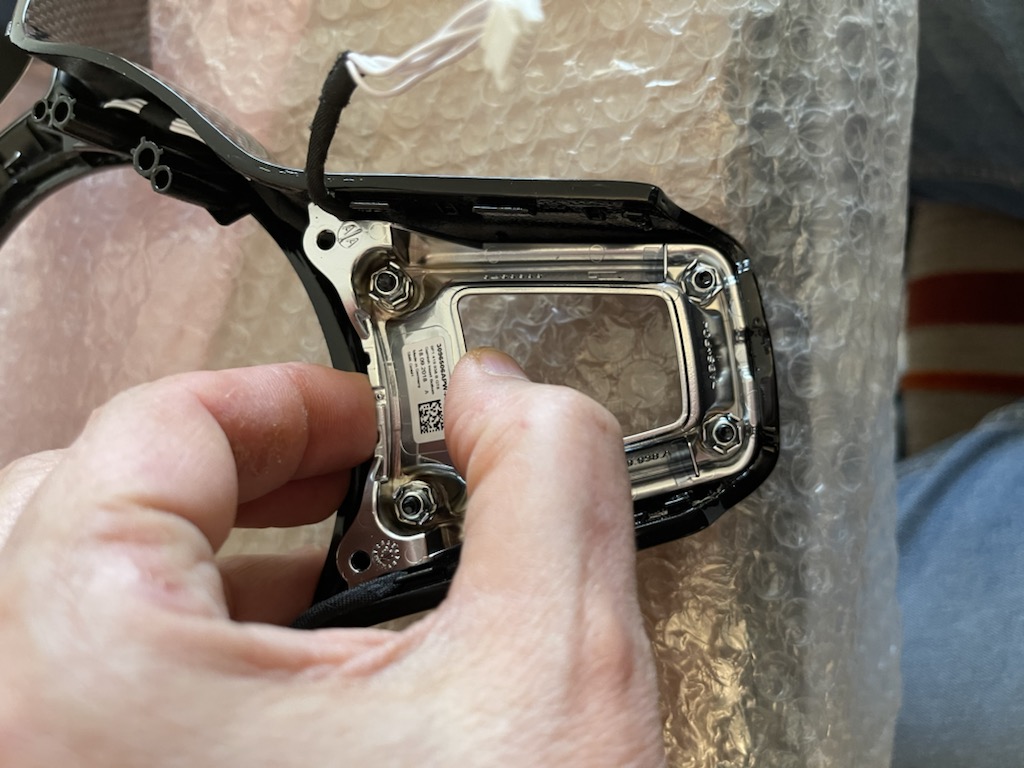

Chaque bloc est maintenus par 2 vis (Torx 10), les fils des 2 bloc multifonction droite/gauchr cour le long de la courbe du volant et son rattaché au bloc du bas.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 069b5510

On commence par démonter le bloc multimedia gauche;

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon D2905110

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 8d62ae10

Puis le bloc multimedia droit.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 7e623710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 7dcab310

Leur 2 cablages sous fixé au bloc du bas fixé lui aussi par 2 vis (Torx 10), on les enleves et on sésolidarise le cache pour libérer les cables.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 5e027710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 704af510

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon E51e7b10

On passe sue la pièce en carbone et on les refixent à l’identique, gauche

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon D5ed0f10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 21ada910

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 35409a10

Puis droit,

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 014cbc10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 7554a310

On refait passé les 2 câbles derriere le dernier cache que l’on revisse

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 3e85cf10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Ecc89410

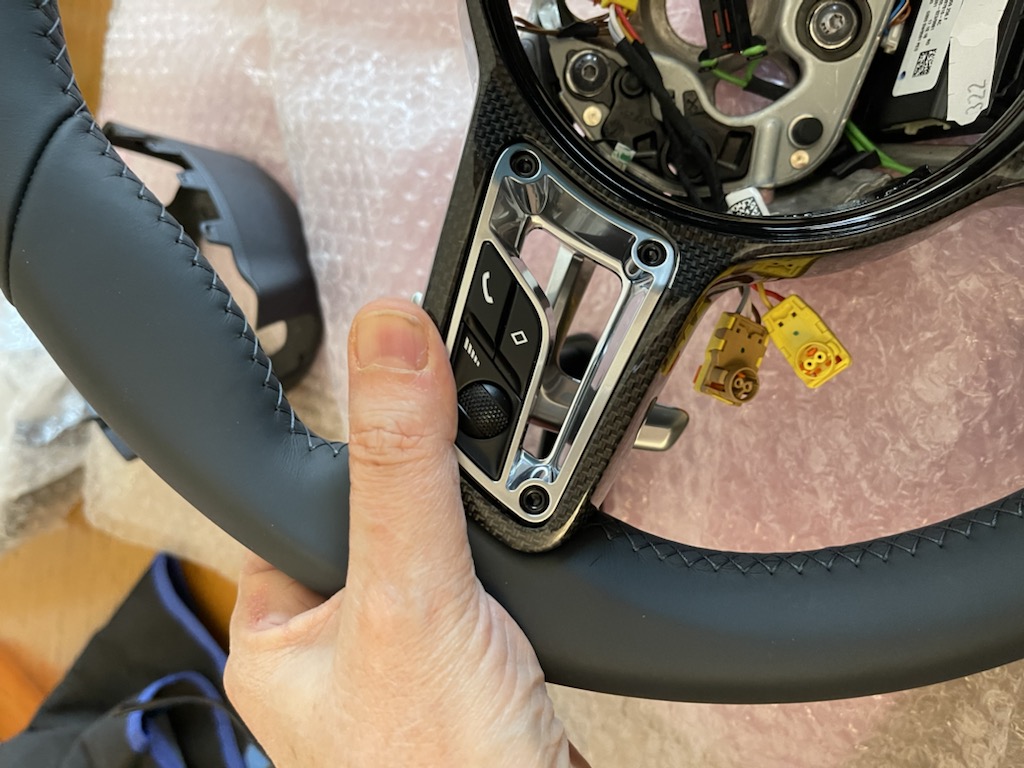

Et voila le changement à été effectué

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 74bbc510



Etape 5: remplacement du « manetino » d’origine par son equivalent carbone

On débranche le « manetino » du boitier electronique et on fixe à l’identique celui en carbone à sa place;

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon E6277810

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 15e7ff10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 3cbc5810



Etape 6: remontage de la face avant carbone du volant avec les commande multifonctions

On place la piéce sur les 3 montants en faisant attention a faire passer les cables du bas a l’interieur de la branche du bas.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon F03cd610

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 211bd010

Ensuite plus qu’a appuyer sur chaque extremité pour que cette pièce reprenne sa place doucement.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 167dfc10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Bb412310

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon F84ea010

Attention à ne pas coincer les 2 cables d’airbag qui ont la facheuse tendance à ne pas rester en place au centre du volant.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon F07c9010



Etape 7: rebranchement des commandes multifonctions

On rebranche les cables droit et gauche en haut du boitier electronique, puis on remet les cables en place sous les branches du volant et on fixe le boitier electronique.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 36256510

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Fa8c9710

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon B0ef5810



Etape 8: remontage des caches arrières des branches du volant

On commence par la piece du bas avec l’interupteur de chauffage du volant.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Df9c4910

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 111f6710

Pour les 2 autres droite/gauche il faut enlever les palettes PDK pour les fixer, puis remonter les palettes une fois que ces 2 caches sont en place.

La gauche

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon A0086610

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 81ea5910

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon C0798310


La droite

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 261b5010

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon D2d48b10

Plus qu’a refixer l’ensemble par 4 vis (Torx 10)

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon B3b9cc10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 24ccec10



Etape 9: remontage du cache principal arrière du volant

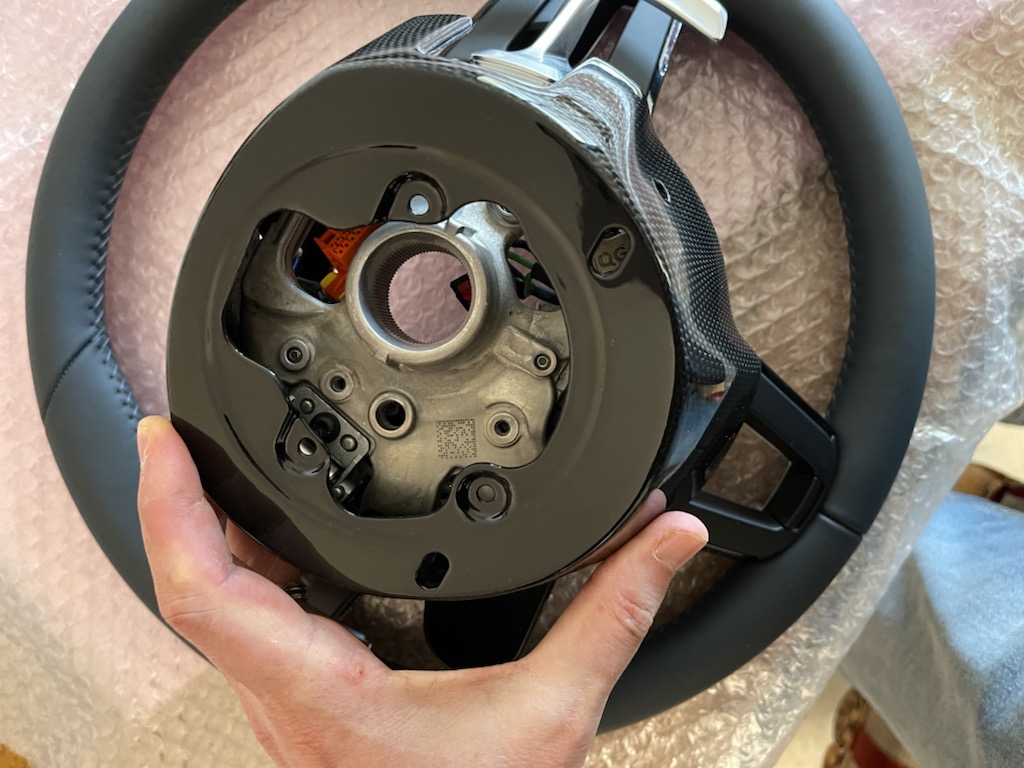

On commence par le bas en inserant la pointe du cache principal dans le trou du cache de cette branche, en basculant cette pièce il faut s’assurer que le clip de verrouillage du boîtier électronique se met bien en place.

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 481ff410

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon D4032410

Ensuite plus qu’a rabatre la pièce et revisser les 3 vis (Torx 20).

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 33457e10

Et voilà !!



Etape 10: admirer le résultat

Comme c’est jouli :-)

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 99687c10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Ffc38e10

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon 54009110


J’espère que ce tuto sera utile car je n’en ai pas trouvé sur le net et j’ai donc démonté mon volant avec angoisse.

Avec le recul, ce n’est pas trop difficile mais long, il faut être méthodique, calme et surtout attentif à l’emplacement des faisceaux électriques.

Pour ceux qui veulent tenter l’expérience plus qu’a s’y mettre ;-)


Dernière édition par JeanJo2a le Sam 20 Mar - 10:37, édité 2 fois

guillaume et Ayrton 01 aiment ce message

Revenir en haut Aller en bas
Re135
membre
membre
Re135

Messages : 1746
Date d'inscription : 29/09/2020
Age : 55
Localisation : Belgique

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeVen 19 Mar - 12:38

Super tuto , tu est notre tech intérieur on va t’appeler doigt de fée 😉

JeanJo2a aime ce message

Revenir en haut Aller en bas
Richard
Admin
Richard

Messages : 980
Date d'inscription : 25/09/2020
Age : 56
Localisation : Ariège/Aude

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeVen 19 Mar - 13:08

super tuto Jean-Jo! tuto épinglé.

si avec quelque chose d'aussi détaillé quelqu'un ose dire qu'il n'y arrive pas...

bravo et merci!

JeanJo2a et Ayrton 01 aiment ce message

Revenir en haut Aller en bas
https://www.flat6porsche.com
Oliveblaye
modérateur
Oliveblaye

Messages : 1086
Date d'inscription : 29/09/2020
Age : 58
Localisation : Le grand Sud-Ouest...

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeVen 19 Mar - 18:51

Jean-Jo: merci d'avoir passé autant de temps pour rédiger ce superbe tuto !
A la réflexion, si j’envisageais cette modif, je t'enverrais plutôt mon volant ! 😀
Superbe tuto ( c'est plus qu'un tuto, c'est un roman photo !) 👍

_________________
Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Sign_b11


Dernière édition par Oliveblaye le Sam 20 Mar - 8:59, édité 1 fois

JeanJo2a et Robinwood aiment ce message

Revenir en haut Aller en bas
JeanJo2a
membre
membre
JeanJo2a

Messages : 205
Date d'inscription : 29/09/2020
Age : 54
Localisation : Corse du Sud

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeVen 19 Mar - 19:43

Merci les amis :-)

J’ai été obligé de prendre beaucoup de photos pour vérifier que je ne fasse pas de c@nneries et pouvoir revenir en arrière, heureusement car je me suis trompé quelques fois au niveau d’une étape avant l’autre.

Le tuto est ce que j’aurais du faire dès le départ pour y arriver nickel du premier coup.

J’ai hâte que le volant soit en place pour voir le rendu avec le tableau de bords...

Richard et Oliveblaye aiment ce message

Revenir en haut Aller en bas
Robinwood
membre
membre
Robinwood

Messages : 494
Date d'inscription : 02/10/2020
Age : 57
Localisation : Normandie à côté de Rouen

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeSam 20 Mar - 8:21

Re135 a écrit:
Super tuto , tu est notre tech intérieur on va t’appeler doigt de fée 😉

+1 😉.
Sacré boulot et merci pour le partage.
Revenir en haut Aller en bas
RM6
membre
membre
RM6

Messages : 225
Date d'inscription : 03/10/2020
Age : 58
Localisation : Bretagne

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitimeSam 20 Mar - 9:13

Super Wink
Revenir en haut Aller en bas
Contenu sponsorisé




Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Empty
MessageSujet: Re: Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon   Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon Icon_minitime

Revenir en haut Aller en bas

Tuto 991.2: customisation volant sport GT multifonctions PDK/Sport Chrono avec pièces DBCarbon
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FLAT6'PORSCHE :: TECHNIQUE :: INTERIEUR-
Sauter vers:
