 Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign

Aller en bas
4 participants
AuteurMessage
JeanJo2a
membre
membre
JeanJo2a

Messages : 224
Date d'inscription : 29/09/2020
Age : 54
Localisation : Corse du Sud

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Empty
MessageSujet: Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign   Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Icon_minitimeDim 4 Oct - 16:39

J'ai enfin trouvé un petit moment pour faire mon montage, donc j'ai pensé à vous tous en faisant un petit tutoriel pour ceux qui auraient peur de se lancer dans l'aventure ;-)


Conseil
--------

Le kit complet zunSport est livré avec 5 grilles protégeant toutes les ouvertures, je vous conseille de ne fixer que les grilles extérieures et la grille centrale;
premièrement pour que le look soit Porsche friendly car c'est ce que fait Porsche sur le bouclier des GT3 et R par exemple et deuxièmement car les ouverture laissée libre permettre de passer la main ou un embout d'aspirateur pour récupérer les saletés qui passerais les grilles.

voici les petits éléments à ne pas poser si ont veut continuer à pouvoir désencrasser les radiateurs.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 9f390610

L'atout des grilles zunSport
----------------------------

Leur montage ne nécessite pas la dépose du bouclier avant, il se fait de l'extérieur.

Le principe des grilles ZunSport est enfantin: à l'arrière des grilles se trouves des petites pattes en métal qui se clipseront à la carrosserie en les déformants.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Fa627610

Pour les plus anxieux, ont peut améliorer le montage de base en sécurisant le tout avec des petit serres cables en plastique noir;


Les prérequis
--------------

Une Porsche propre avec ses radiateurs nettoyés.

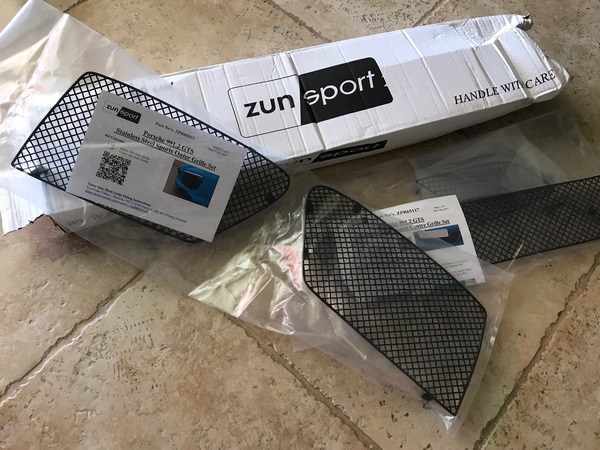

Bien sur les pièces ZunSport, ici c'est le kit intégral qui comprend: l'ensemble calandre central et l'ensemble calandre extérieur.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Dee86610

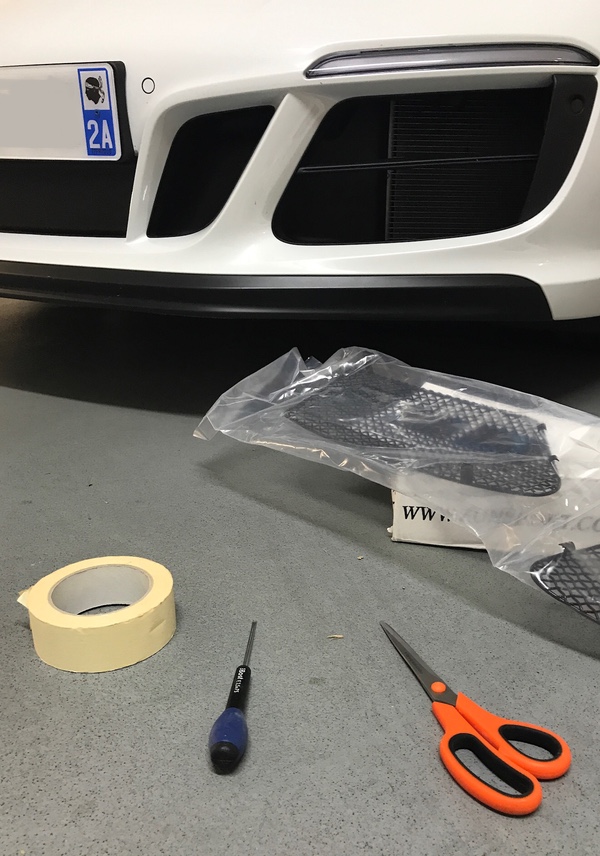

Et les outils suivant: un ciseau, un tournevis à lame plate(qui puisse passer entre les mailles des grilles), du scotch de peintre(en papier), une petite lampe de poche une visseuse électrique.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Ff86b310

Première étape la préparation
------------------------------

Préparer le tournevis en le protégeant avec du scotch pour éviter qu'il ne marque la peinture noir des grilles (si vous avez un tournevis d'électricien c'est inutile)

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign D2ecfa10

Prépare la petite lampe en fixant un bout de scotch pour qu'elle puisse se coller à la carrosserie.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 5fb1da10

Commencer par protéger la peinture jouxtant les ouvertures ou vous allez placer les grille avec le scotch.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 9a9dfb10

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign F6b4d710

Sur l'ouverture centrale ne protégé pas la totalité du bouclier, mais laissez apparaître 5mm de peinture(car sur cette partie la grille va dépasser de son épaisseur).

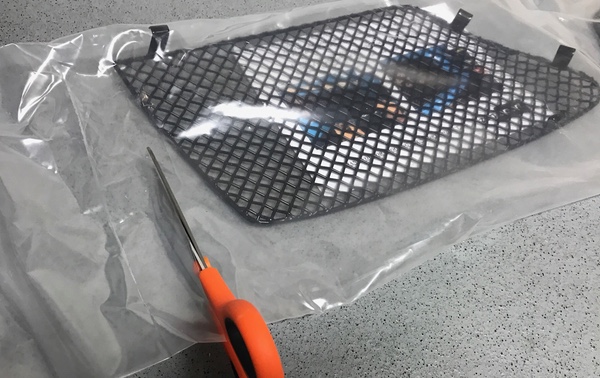

Puis, déballer le matos...

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 35947d10

Deuxième étape la fixation des grilles extérieurs(coté radiateurs)
------------------------------------------------------------------

On commence par insérer le coté haut-droit de la grille et ont pousse doucement.
Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign C9813510

Lorsqu'elle est en place, on appuis fortement des 2 mains pour la mettre en butée.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 31bbea10

Il y a 4 pattes de fixation sur chaque grilles extérieur que l'on va les clipser les unes après les autres à l'aide du tournevis plat et de la lampe.

Donc, on positionne la lampe derrière la grille et on la fixe avec le scotch pour diriger son faisceau lumineux sur la patte à clipser pour pouvoir la repérer.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign F9715410

On maintien la grille avec la main à cet endroit et de l'autre main on insère le tournevis dans une maille de la grille jouxtant la patte à clipser et on appuis dessus en faisant levier, lorsqu'elle est en place on entant un claquement.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 65bd5510

On fait de même sur les 3 autres pattes de cette grille

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Cb504610

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign F65e6610

et voilà !!!

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 6eefce10

Puis, on réitère l'opération pour la deuxième grille extérieur.



Troisième étape la fixation de la grille centrale
----------------------------------------------

La grille centrale ne se fixe pas par des pattes, mais avec deux vis(fournies) et une visseuse.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Ffab4710

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 30a20010

Pour éviter qu'elle n'ai tendance à sortir pendant la pose(ce qui m'est arrivé, plié là légèrement histoire de lui donner une légère courbure)

On commence par insérer le haut de la grille et ont pousse doucement.

Lorsqu'elle est en place, on appuis fortement des 2 mains pour la mettre en butée,

On place la lampe sur la carrosserie pour repérer les pas de vis, puis ont prend la visseuse et on la fixe des 2 coté grace aux vis auto-perçante fournies par zunSport.

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 1aa2cf10

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign Ecdd6210

Dernière étape on admire le résultat
------------------------------------

Une Porsche protégée avec un look plus agressif ;-)

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 9b030f10

Tuto 991.2: Montage de grilles Zunsport avec bouclier avant SportDesign 0e0e7510

Que c'est beau !!!!
Reste plus qu'a tester ça sur la route ;-)

J'espère que ça vous aura interessé et que ça servira à d'autres membres du fofo.
